Секционные ворота Doorhan серии rsd02

Изготовление и установка секционных ворот под ключ

Заказать расчет

Секционные ворота Дорхан серии rsd02 — это надежное и стильное решение для вашего гаража. Изготовленные из высококачественных материалов, они обеспечат безопасность и удобство использования. Благодаря современному дизайну и разнообразию цветовых решений вы сможете подобрать ворота, которые будут идеально сочетаться с внешним видом вашего дома.



Ворота для гаража серии RSD02 предназначены для установки как в небольшие, так и в средние проемы. Они подходят для помещений с высотой потолка от 150 мм и боковыми отступами от стены от 120 мм. Благодаря специальной конструкции и разнообразию вариантов подъема эта серия ворот может быть установлена в помещения с различными архитектурными особенностями. Размеры проема: ширина — от 2 000 до 6 000 мм, высота — от 1 800 до 3 500 мм. Также ворота могут быть оснащены врезанной в полотно калиткой.



Для заказа ворот оставьте заявку на сайте или позвоните по указанным телефонам. Наши менеджеры проконсультируют вас по любым вопросам и помогут с выбором гаражных ворот.

Цены на комплект ворот секционных из панелей DoorHan (подъемного типа) серии RSD02BIW

Высота/

Ширина

 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500
1800 27 230 27 765 28 234 29 237 31 512 32 315 32 716 33 118 33 987 33 586 34 054 35 058 36 062 39 072 41 949 44 893
1900 29 371 29 973 30 575 31 512 33 252 33 987 34 790 35 660 36 530 36 797 36 597 37 600 38 671 41 748 44 960 48 104
2000 31 177 31 378 31 646 32 047 30 575 32 649 33 452 34 322 36 530 39 273 41 548 41 882 42 284 43 354 45 428 47 837
2100 31 378 31 512 31 713 32 248 31 646 33 252 33 653 34 590 36 864 38 671 40 812 41 548 42 217 43 622 44 960 46 365
2200 31 512 31 646 31 780 32 449 31 847 33 586 33 854 34 857 37 199 38 136 40 745 41 146 42 150 43 822 43 354 44 960
2300 32 047 32 382 32 716 33 519 31 780 33 051 33 787 34 723 36 998 37 600 40 879 41 146 42 551 45 227 42 752 45 696
2400 34 322 34 657 34 991 35 392 34 054 34 121 34 523 35 326 37 400 39 474 41 481 43 086 44 692 48 506 42 886 46 231
2500 36 864 37 199 37 467 37 935 40 477 35 459 36 931 38 403 41 748 40 076 42 685 44 224 46 164 50 647 55 330 57 939
2600 37 065 37 333 37 600 38 202 41 146 35 660 37 132 38 671 42 150 40 477 42 953 44 558 46 432 50 714 55 731 58 073
2700 37 199 37 533 37 801 38 403 41 748 35 861 37 400 38 938 42 618 40 879 43 488 44 893 46 766 50 781 56 066 58 207
2800 37 333 37 667 38 069 38 738 41 681 36 864 38 269 39 607 43 421 40 745 42 685 44 826 46 967 51 048 56 601 59 545
2900 42 618 43 020 43 421 44 425 45 763 41 548 42 953 44 358 49 175 44 558 54 728 55 129 55 598 56 066 59 478 62 556
3000 43 756 44 157 44 491 44 692 48 171 51 516 50 847 50 245 52 185 55 263 54 059 54 929 55 798 58 608 62 957 66 235
3100 44 960 45 294 45 696 45 896 49 442 52 855 52 252 51 583 53 590 56 802 55 531 56 400 57 337 60 147 64 630 68 042

Калькулятор

Цена калькулятора дает ориентировочную стоимость товара.
Более точную стоимость необходимо запрашивать у менеджера


Примеры работ

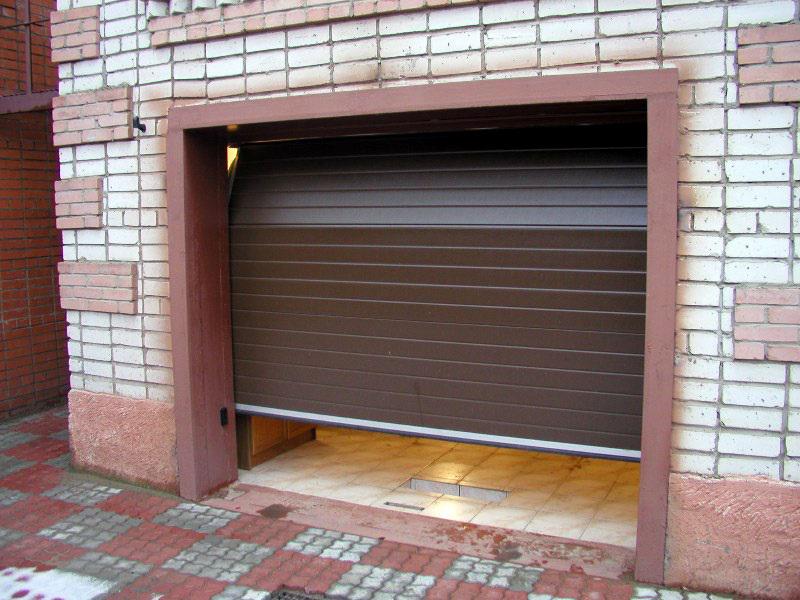

- Фото работ
Секционные ворота

Ворота гаражные секционные с торсионными пружинами rsd02

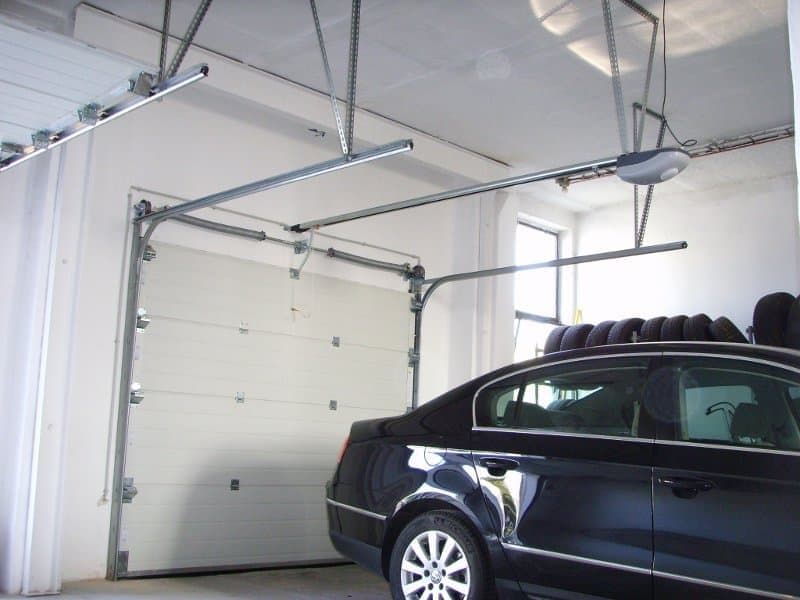

- Фото работ
Секционные ворота

Ворота секционные дорхан rsd02

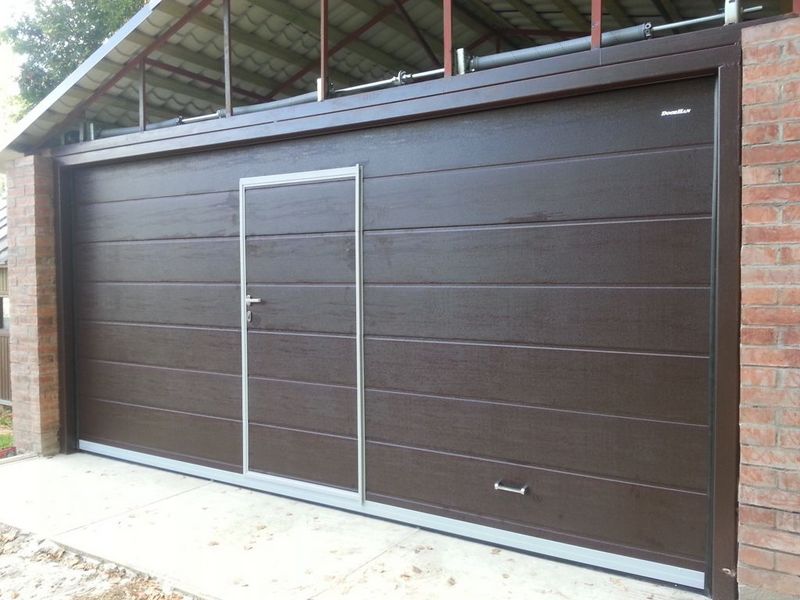

- Фото работ
Секционные ворота

Ворота секционные из сэндвич-панелей

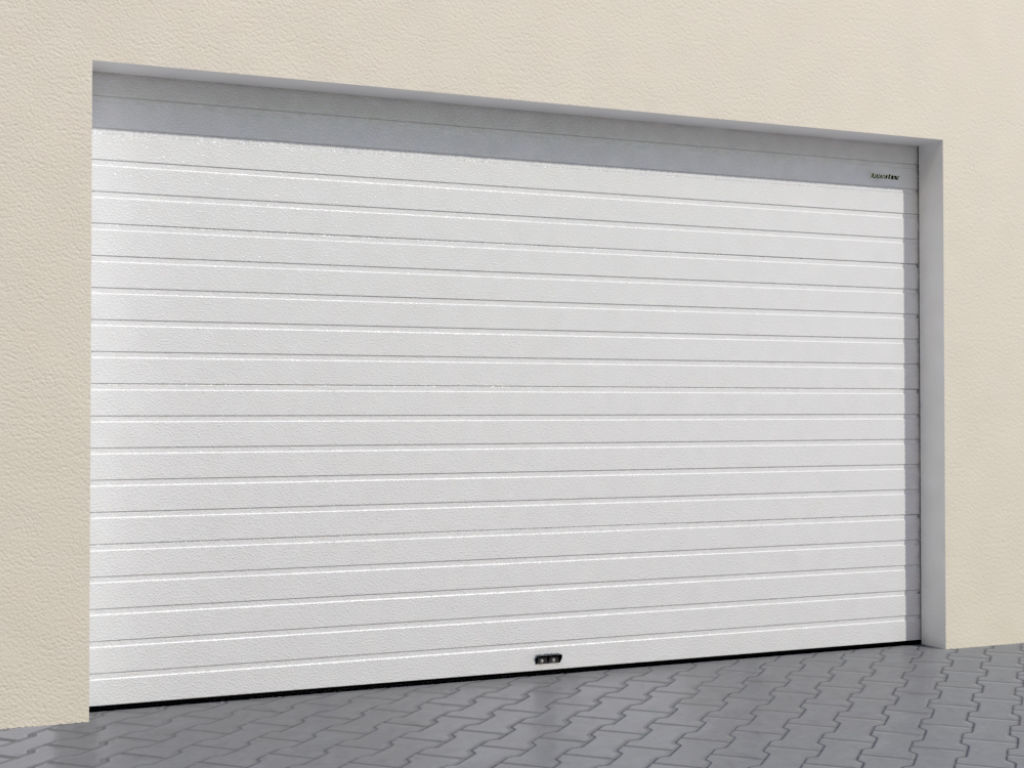

- Фото работ
Секционные ворота

Гаражные ворота из сэндвич-панелей

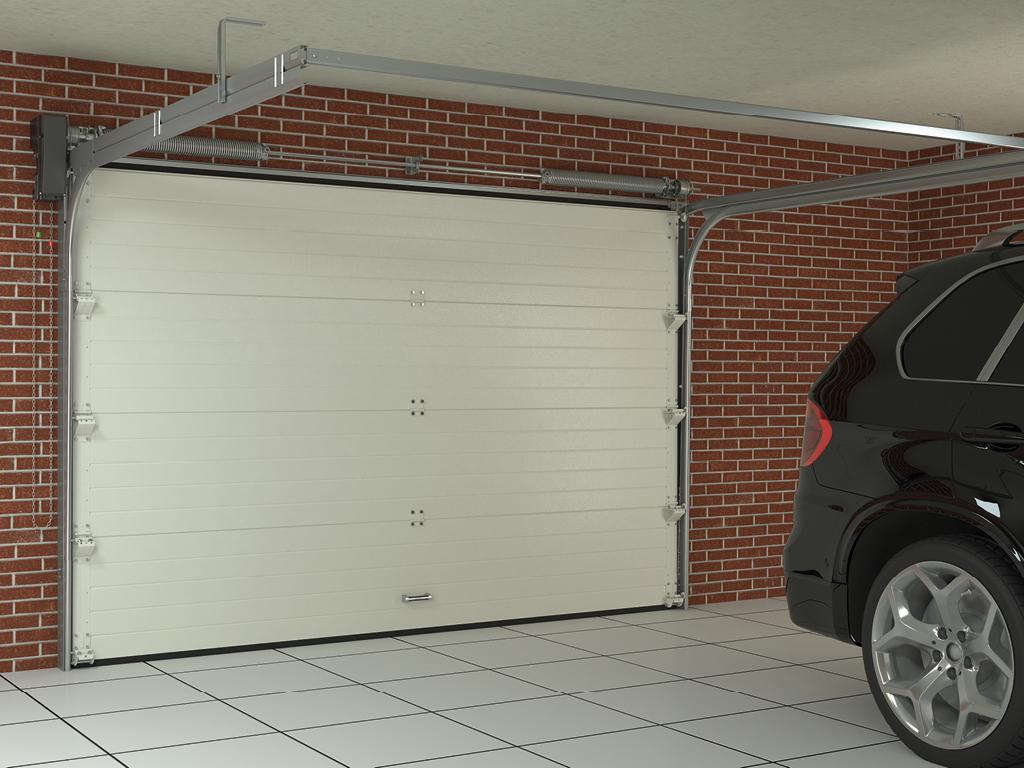

- Фото работ
Секционные ворота

Rsd02 ворота секционные дорхан

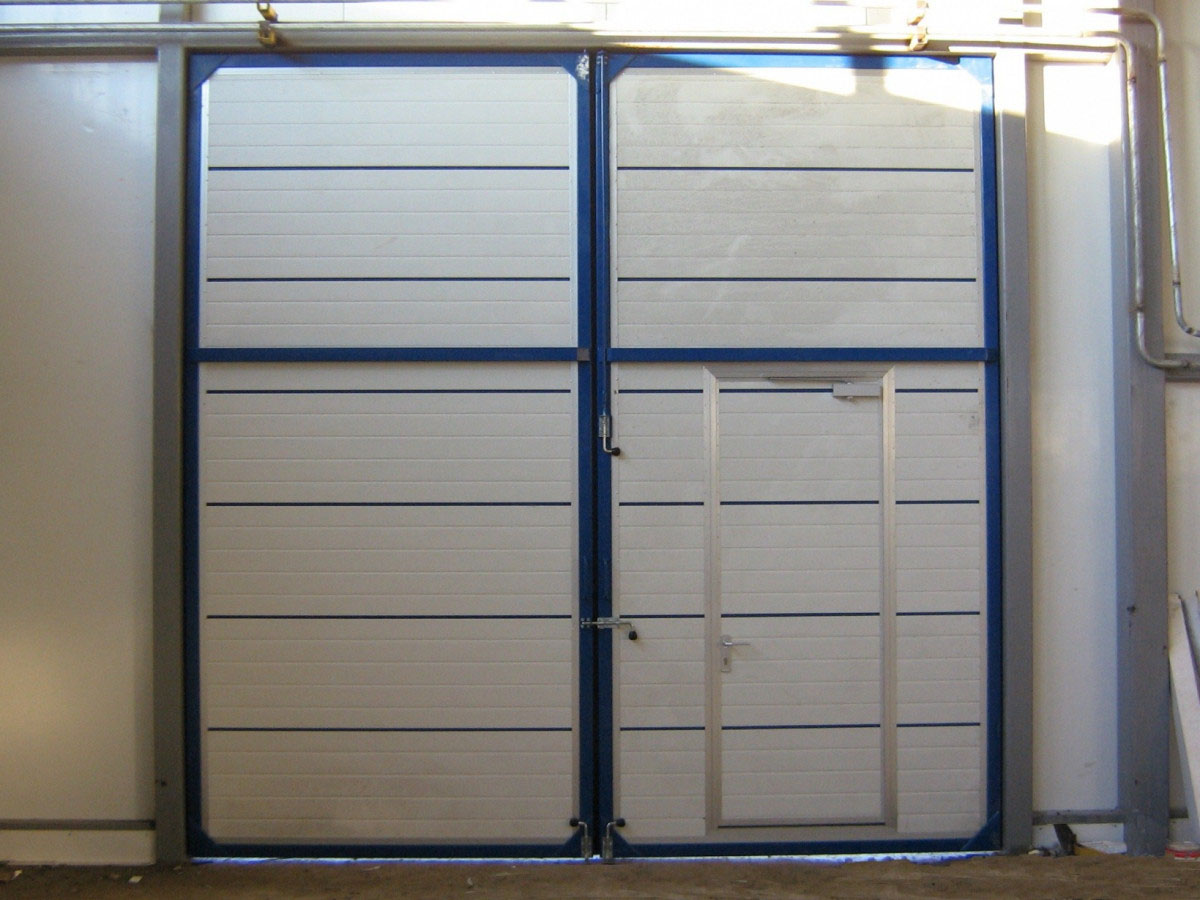

- Фото работ
Секционные ворота

Ворота doorhan rsd02

- Фото работ
Секционные ворота

Rsd02 ворота секционные

Автоматика для секционных ворот

Наши преимущества

  • Мы используем только высококачественные материалы и современное оборудование для изготовления секционных ворот.
  • Мы готовы изготовить секционные ворота любого размера и цвета, чтобы они идеально вписывались в архитектуру вашего дома или предприятия.
  • Наши специалисты установят ворота на вашем объекте в кратчайшие сроки, соблюдая все технические требования и стандарты безопасности.
  • Мы предоставляем гарантию на все изготовленные и установленные нами ворота.

Преимущества секционных ворот DoorHan RSD02

Достоинства ворот RSD02 DoorHan включают в себя идеальную теплоизоляцию, отсутствие "мостика холода" и надежную герметизацию по всему периметру, что делает их подходящими для всех климатических зон.

Каталог предлагает более 100 вариантов дизайнерских решений для выбора щитов ворот.

Ворота полностью изготовлены в России и соответствуют ГОСТ 31174-2003.

Благодаря новому кронштейну ворота серии RSD02 с барабаном впереди могут быть установлены в помещения с низкой притолокой от 160 мм.

Система крепления С-профиля гарантирует простой и безошибочный монтаж, а встраиваемый профиль новой конфигурации с термоконтуром предотвращает промерзание панели.

Нижний уплотнитель отлично герметизирует проем, а новые ролики имеют закрытые подшипники, что увеличивает срок их службы.

Варианты исполнения полотна

  • Дизайн панелей
  • Тип поверхности
  • Базовые цвета по RAL

    RAL 9003 белый RAL 9006 серебристый

    RAL 7004 серый

    RAL 1014 бежевый

    RAL 6005 зеленый

    RAL 5005 синий

    RAL 7016 антрацит

    RAL 3000 красный

    RAL 3005 бордовый

    RAL 8017 коричнево-красный

  • Облицовка полотна алюминиевым профилем
  • Алюминиевые молдинги
  • Встроенные окна

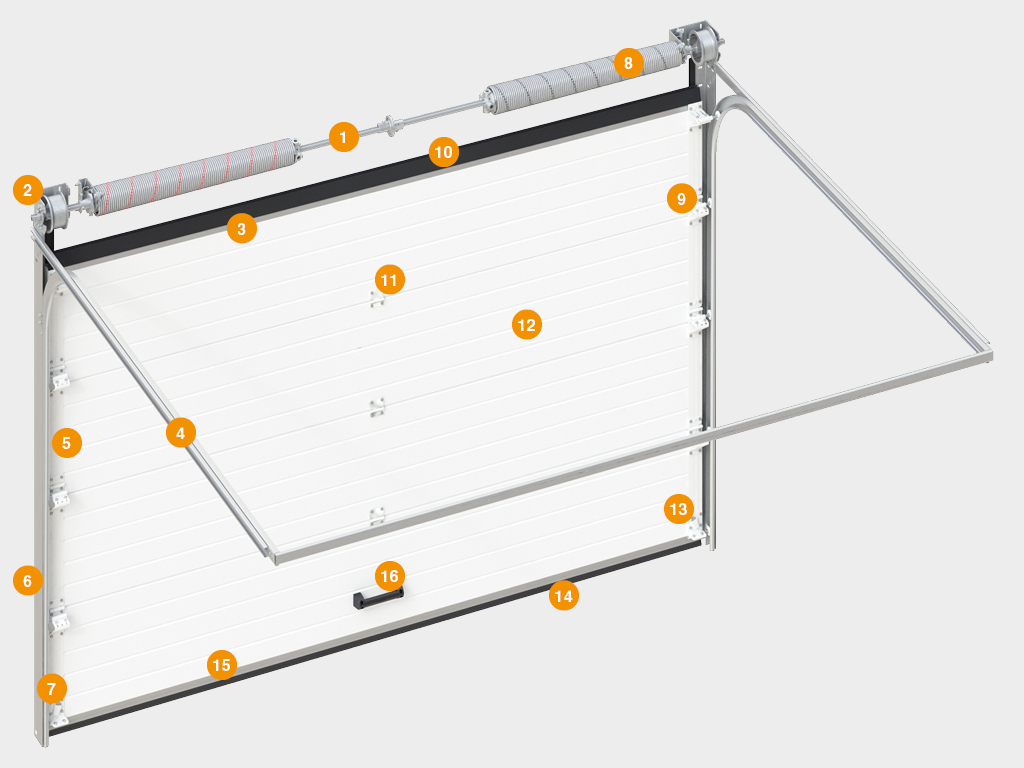

Конструкция секционных ворот Дорхан

  1. Система уравновешивания полотна ворот – пружинно-торсионный механизм (устройство защиты от разрыва пружины является опцией)
  2.  Концевой П-образный опорный кронштейн
  3.  Верхний профиль
  4. Горизонтальная направляющая
  5.  Боковая крышка
  6.  Угловая стойка
  7. Вертикальная направляющая
  8. Торсионная пружина
  9. Опора с роликодержателем и роликом
  10.  Верхний уплотнитель
  11. Петля
  12. Полотно ворот из сэндвич-панелей
  13. Нижний угловой кронштейн
  14. Нижний уплотнитель
  15. Нижний профиль
  16. Ручка

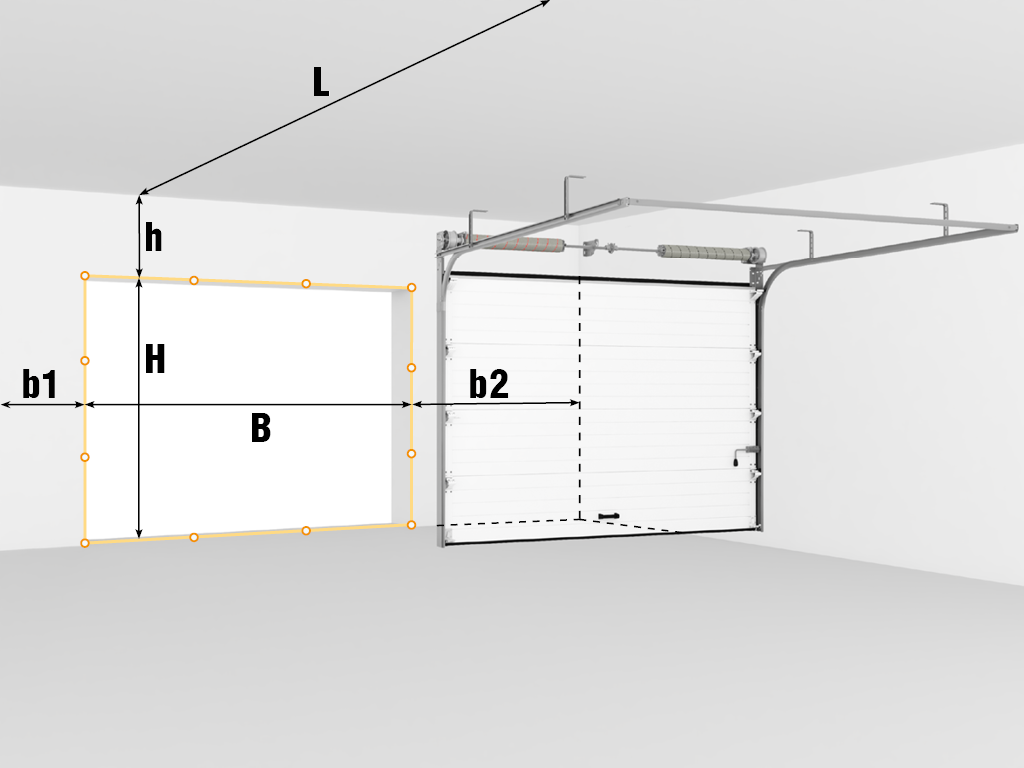

Подготовка строительного объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого до правого края проема).
h – притолока (расстояние от верха проема до потолка) от 150 мм.
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм.
L – глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

Требования к строительному объекту

Разница в уровне пола во всей ширине проема не должна превышать 10 мм. Необходимо убедиться, что монтажная плоскость (стены и потолок) имеет достаточную выдержку. Основание для установки системы направляющих должно быть монолитным и прочным. Если такого основания нет, то требуется установить дополнительную окантовку или использовать металлические конструкции для формирования проема.

Стандартные конструктивные решения

Низкий подъем, барабан спереди

Низкий подъем, барабан спереди (комплект стандартных направляющих RKTN)

Низкий подъем, барабан сзади

Низкий подъем, барабан спереди Низкий подъем, барабан спереди (комплект стандартных направляющих RKTN) Низкий подъем, барабан сзади
Усл. обозначение, наименование параметра
Расчетная формула
H, мм Высота проема
H H H
h, мм Высота притолоки
≥ 230 (≥ 260 мм под привод) ≥ 160 ≥ 150 (≥160 c потолочным приводом)
B, мм Ширина проема
B B B
A, мм Высота угловой стойки
H + 110 H + 54 при h > 170: H + 110; при 150 ≤ h ≤170: H + h — 60
Ab, мм Высота оси вала и барабана
≥ A + 59 ≥ A + 59 при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h — 47
A1, мм Высота вертикальной направляющей
А — 543 А — 552 А — 543
A2, мм Высота горизонтальной направляющей
А — 106 А — 115 А — 106
E, мм Длина горизонтальных направляющих
Н + 300 Н + 440 Н + 510
Db, мм Рабочая зона торсионного механизма
зависит от размеров проема и веса щита зависит от размеров проема и веса щита зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство
120 120 120
P, мм Зона расположения потолочного привода
Н + 1 185 Н + 1 185 Н + 1 185
n, мм Перекрытие проема в открытом положении
до 190 — без привода, ширина проема до 4 500; до 235 — без привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500 до 245 — без привода, ширина проема до 4 500; до 300 — без привода, ширина проема более 4 500; до 60 — с потолочным приводом, ширина проема до 4 500; до 125 — с потолочным приводом, ширина проема свыше 4 500 240 (без привода); 40…60 (с потолочным приводом)

Стандартный подъем

Стандартный наклонный подъем

Высокий подъем

Стандартный подъем Стандартный наклонный подъем Высокий подъем
Усл. обозначение, наименование параметра
Расчетная формула
H, мм Высота проема
H H H
h, мм Высота притолоки
R381: ≥ 420; R305: ≥ 350 > 500 ≥ 660
B, мм Ширина проема
B B B
A, мм Высота угловой стойки
R381: H + 235; R305: H + 165 H + 250…985 H + HL
Ab, мм Высота оси вала и барабана
A + 97 А + 86/97 A + 86/97
A1, мм Высота вертикальной направляющей
R381: A — 580; R305: A — 490 Н — 300 А — 580
A2, мм Высота горизонтальной направляющей
А — 110 А — 115 А — 53
E, мм Длина горизонтальных направляющих
R381: H + 200; R305: H + 250 зависит от угла α° H — НL + 470…600
Db, мм Рабочая зона торсионного механизма
зависит от размеров проема и веса щита зависит от размеров проема и веса щита зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство
120 120 120
P, мм Зона расположения потолочного привода
Н + 1 060 Н + 1 185 —
Q, мм Зона расположения привода на вал
300 300 300
α° Угол наклона направляющих к горизонтали
— 5…65 (кратен 5°) —
HL, мм Расстояние от уровня горизонтальных направляющих до проема
— — по умолчанию h — 330



Наклонный высокий подъем





Вертикальный подъем

Наклонный высокий подъем Вертикальный подъем
Усл. обозначение, наименование параметра
Расчетная формула
H, мм Высота проема
H H
h, мм Высота притолоки
≥ 660 > H + 500
B, мм Ширина проема
B B
A, мм Высота угловой стойки
H + HL + 15…749 2H + 120
Ab, мм Высота оси вала и барабана
≤ А + 86/97 A + 166
A1, мм Высота вертикальной направляющей
Н + HL — 330…580 H
E, мм Длина горизонтальных направляющих
зависит от угла α° —
Db, мм Рабочая зона торсионного механизма
зависит от размеров проема и веса щита —
S, мм Минимальное боковое пространство
120 120
Q, мм Зона расположения привода на вал
300 300
α° Угол наклона направляющих к горизонтали
5…65 (кратен 5°)
HL, мм Расстояние от уровня горизонтальных направляющих до проема
330 —



Варианты монтажа

Накладной монтаж (классический тип монтажа)

Система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Базовая комплектация секционных ворот RSD02 DoorHan

  • Набор направляющих и угловых стоек из оцинкованной стали толщиной 1,5-2 мм обладает улучшенной прочностью и включает в себя все необходимые отверстия для монтажа.

    Базовая комплектация ворот секционных серии RSD02

  • Используется энергоэффективная сэндвич-панель толщиной 40 мм с усиленными внутренними петлями и боковыми опорами.

    Полотно из энергоэффективных сэндвич-панелей

  • Торсионный механизм способен выдерживать 25 000 циклов. Благодаря высокой надежности конструкции ворота открываются и закрываются легко и без усилий.

    Базовая комплектация ворот секционных серии RSD02

  • Изящная эргономичная форма новой ручки делает ее прекрасным декоративным элементом, который отлично дополняет дизайн ворот.

    Новая ручка эргономичной формы

  • В комплектацию входит все необходимое для монтажа, включая паспорт изделия и подробную инструкцию по сборке.

    Базовая комплектация ворот секционных серии RSD02

  • Защитное устройство от обрыва пружины блокирует вал, что помогает избежать падения полотна ворот (в некоторых случаях может быть недоступно).

    Базовая комплектация ворот секционных серии RSD02

Дополнительная комплектация секционных ворот RSD02 DoorHan

  • Механическая задвижка предоставляет возможность заблокировать дверное полотно изнутри помещения. Ее особенности — надежность и простота использования.

    Механическая задвижка

  • Механический замок позволяет закрывать ворота изнутри помещения и с улицы, блокируя полотно в закрытом положении.

    Механический замок

  • Для предотвращения падения полотна ворот при обрыве троса устанавливается специальное устройство защиты в качестве нижнего кронштейна. Когда происходит обрыв троса, механизм срабатывает, не давая полотну ворот упасть.

    Дополнительная комплектация ворот секционных серии RSD02

  • Калитка имеет усовершенствованную конструкцию, высокую прочность и красивый дизайн. Минимальная высота щита составляет 2130 мм.

    Дополнительная комплектация ворот секционных серии RSD02

Условия эксплуатации

  1. Секции ворот должны плавно перемещаться по направляющим, а ворота должны быть сбалансированными, чтобы их вес компенсировался крутящим моментом пружин.
  2. Ручное открывание и закрывание ворот должно осуществляться только при помощи ручки.
  3. При ручном открывании и закрывании ворот не следует прилагать слишком много усилий и совершать резкие толчки.
  4. Убедитесь, что люди и животные не находятся в зоне действия ворот во время их работы.
  5. Строго запрещается находиться под движущимся полотном ворот, чтобы избежать травм.
  6. Не подвергайте ворота ударам и не мешайте их свободному движению при открытии и закрытии.
  7. Убедитесь, что в проеме отсутствуют посторонние предметы и мусор при движении полотна, чтобы избежать перекоса и заклинивания ворот.
  8. Избегайте загрязнения направляющих и роликов, чтобы избежать нарушения плавности хода, а при наличии электропривода — перегрузки и выхода из строя.

Документы

Паспорт Гаражные секционные ворота с торсионным механизмом RSD02

Инструкция Ворота секционные RSD02
