Скоростные спиральные ворота HSSD

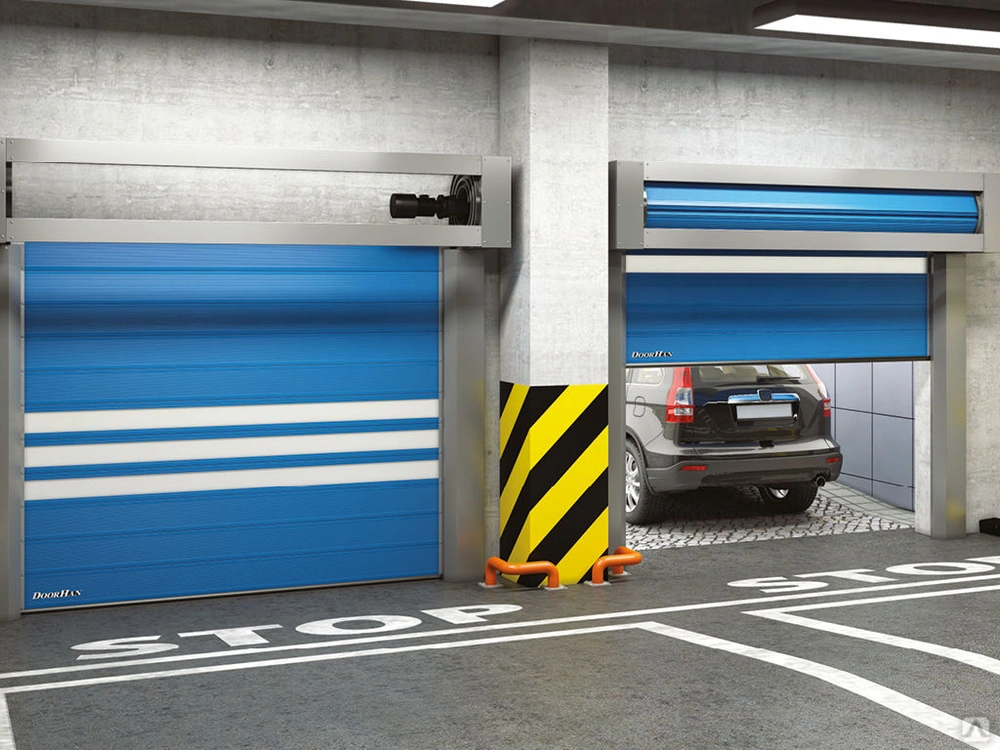

Скоростные спиральные ворота объединяют в себе лучшие характеристики рулонных ПВХ-ворот и секционных ворот. Они отличаются высокой теплоизоляцией, легким монтажом и продуманной системой безопасности. Благодаря своей высокой скорости работы они идеально подходят для использования на автомобильных парковках, производственных и складских объектах, где важна минимизация времени ожидания.

Зона применения ворот

Для объектов, где требуется быстрая скорость открытия и высокая интенсивность использования ворот. Это могут быть автомобильные парковки, производственные и складские комплексы. Они объединяют в себе преимущества рулонных ПВХ-ворот и секционных ворот, обладая высокой теплоизоляцией, легкостью установки и продуманной системой безопасности. Благодаря высокой скорости работы они эффективно сокращают время ожидания и могут быть использованы на объектах, где требуется максимальная проходимость.

Технические характеристики и размеры

Технические характеристики

Размеры

Конструкция скоростных спиральных ворот HSSD DOORHAN

1. Полотно ворот
2. Стойка левая
3. Стойка правая
4. Двигатель
5. Блок управления

Конструкция ворот

1. Полотно ворот
2. Стойка левая
3. Стойка правая
4. Двигатель
5. Блок управления

Подготовка объекта к установке

Для получения необходимых данных достаточно использовать рулетку и строительный уровень. Все измерения проводятся внутри помещения. Каждое измерение необходимо выполнить как минимум в трех точках:

H – высота проема (расстояние от пола до верха проема);

B – ширина проема (расстояние от левого до правого края проема);

h – притолока (расстояние от верха проема до потолка) должно быть не менее 430 мм;

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) не менее 350 мм;

L – глубина помещения.

При измерении Н и В принимается наибольшее значение. При измерении h, b1, b2 и L принимается наименьшее значение.

Требования к строительному объекту:

• Разница уровня пола по всей ширине проема не должна превышать 10 мм.
• Необходимо обеспечить плоскость для монтажа (стены и потолок).
• Основание для установки направляющих должно быть прочным и монолитным; в случае отсутствия такого основания необходимо использовать металлические конструкции для формирования проема.

Условия эксплуатации

1. Секции ворот должны плавно скользить по направляющим, а вес ворот должен быть сбалансирован за счет пружин.
2. Обязательно следите, чтобы люди и животные не находились под воротами во время их работы.
3. Не допускайте ударов по воротам и не мешайте их свободному открытию и закрытию.
4. Поддерживайте чистоту направляющих и роликов, чтобы избежать проблем с плавностью работы.
5. Убедитесь, что в проеме нет посторонних предметов и мусора во время движения ворот, чтобы избежать перекоса и заедания.

Важно! При обнаружении любых неисправностей использование ворот запрещено!
