Скоростные ворота Dynaco (Динако)

Цвета RAL

1. Рама из нержавеющей стали (AISI 304). Боковые направляющие, кронштейн для подшипников, боковые профили из нержавеющей стали.

Дополнительная изоляция нижнего «кармана» для исключения попадания воды и накопления грязи.

2. Рама из нержавеющей стали (AISI 316). Боковые направляющие, кронштейн для подшипников, боковые профили из нержавеющей стали.

Дополнительная изоляция нижнего «кармана» для исключения попадания воды и накопления грязи.

1. Надпись «Нажать для аварийного выхода» для моделей «Emergency Exit» устанавливается изнутри (со стороны механизма).

2. Надпись «Нажать для аварийного выхода» для моделей «Emergency Exit» устанавливается снаружи (на оппозитной к механизмам стороне).

3. Полотно из ПВХ М1 (только желтого цвета)

4. Полотно из ПВХ М2 (синий, белый или красный цвет)

5. Логотип или рисунок на полотне (на 1стороне). Место установки, сторона, цвет должны быть указаны и предоставлен образец в цифровом формате.

6. Нижний черный уплотнительный «карман» ворот с закрытыми краями. Нижний «карман» делается закрытым для исключения попадания воды и накопления грязи.

Опция стандартна для всех моделей Clean Room, INOX (нержавеющая сталь) и Freezer -30ºC М2. Опция полезна для пищевой промышленности и для «чистых комнат».

7. Нижний черный уплотнительный «карман» ворот нестандартной формы. Возможно изготовление с наклоном в одну сторону или со ступенькой. Детально оговаривается при заказе

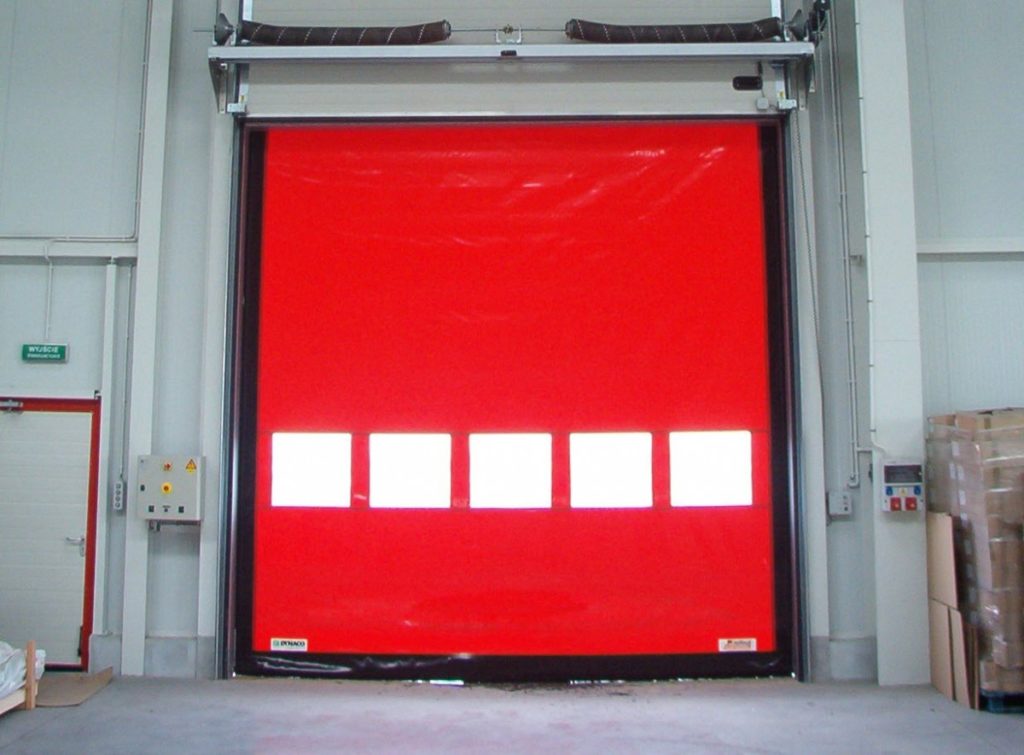

1. Прозрачное окно из ПВХ, толщина 1мм, размер Ш640 х В580мм.

Центр окон на высоте ±1,6м от пола. Можно установить несколько окон, с расстоянием не менее 150мм между окнами, 500мм от низа и не менее 250мм до краев полотна.

2. Прозрачное окно из ПВХ для Freezer М2, (более стойкие к обледенению), толщина 1мм, размер Ш640 х В580мм.

Центр окон на высоте ±1,6м от пола. Можно установить несколько окон, с расстоянием не менее 150мм между окнами, 500мм от низа и не менее 250мм до краев полотна.

3. Горизонтальная прозрачная полоса из ПВХ, H=400мм, толщина 1 мм.

Центр на высоте ±1,6м от пола. Во всю ширину ворот, за исключением 200мм от краев полотна.

Если ворота шире чем 2440мм для D-121, 2370мм для D-311, 2380мм для D-313, 2480мм для M2, 2460мм для M3, в связи с технологией изготовления — выполняется непрозрачная вертикальная перемычка шириной 150мм.

4. Горизонтальная прозрачная полоса из ПВХ, H=800мм, толщина 1 мм.

Центр на высоте ±1,6м от пола. Во всю ширину ворот, за исключением 200мм от краев полотна.

Если ворота шире чем 2370мм для D-311, 2380мм для D-313, 2480мм для M2, 2460мм для M3, в связи с технологией изготовления — по центру выполняется непрозрачная вертикальная перемычка шириной 150мм.

5. Широкое прозрачное окно из ПВХ, толщина 1мм, размер Ш1200мм х В2400мм.

Возможна установка нескольких окон, с расстоянием не менее 150мм между ними, 500мм от низа и не менее 250мм до краев полотна.

6. Москитная сетка, черная, толщина 0,5мм, размер Ш640мм х В580мм.

Возможна установка нескольких сеток, с расстоянием не менее 150мм между ними, 500мм от низа и не менее 250мм до краев полотна.

Центр на высоте ±1,6м от пола.

7. Горизонтальная полоса из москитной сетки, черная, толщина 0,5мм, Н=400мм.

Центр на высоте ±1,6м от пола. На все ширину ворот, за исключением 250мм от краев полотна.

Если ворота шире чем 2440мм для D-121, 2370мм для D-311, 2380мм для D-313, 2480мм для M2, 2460мм для M3, в связи с технологией изготовления — по центру выполняется непрозрачная вертикальная перемычка шириной 150мм.

8. Горизонтальная полоса из москитной сетки, толщина 0,5мм, Н=800мм.

Центр на высоте ±1,6м от пола. На все ширину ворот, за исключением 250мм от краев полотна.

Если ворота шире чем 2370мм для D-311, 2380мм для D-313, 2480мм для M2, 2460мм для M3, в связи с технологией изготовления — по центру выполняется непрозрачная вертикальная перемычка шириной 150мм.

9. Широкая москитная сетка, черная, размер Ш1200мм х В2400мм.

Центр на высоте ±1,7м от пола. Возможна установка нескольких сеток, с расстоянием не менее 150мм между ними, 500мм от низа и не менее 250мм до краев полотна.

10. Горизонтальная прозрачная полоса с огнеупорным классом защиты М2, H=230мм, толщина 2 мм.

Центр на высоте ±1,6м от пола. На все ширину ворот, за исключением 250мм от краев полотна.

Если ворота шире чем 2440мм для D-121, 2370мм для D-311, 2380мм для D-313, 2480мм для M2, 2460мм для M3, в связи с технологией изготовления — по центру выполняется непрозрачная вертикальная перемычка шириной 150мм..

11. Вертикальная прозрачная полоса из ПВХ, толщина 1 мм.

Возможна установка 2 полос.

Ширина полосы 800мм, на высоту ворот (максимальная высота 3000мм).

Скачать полный список дополнительных опций вы можете по этой ссылке

Ещё в 1994 году компания Dynaco зарегистрировала патент на использование системы PUSH-PULL и успешно внедрила его в производство. У полотна ворот есть зубчатые края, позволяющие электродвигателю поднимать и закрывать ворота продвижением полотна вниз. Край полотна движется в направляющих рейках, которые способствуют герметизации помещений и обеспечивают защиту от ветра. Скрытый стальной вал наматывает полотно ворот, у которого нет жестких краев, но в нижней плоскости обычно закреплен эластичный балласт.

Они самовосстанавливаются, максимально быстро открываются с помощью надежного автоматического привода, рассчитаны на длительную эффективную эксплуатацию. В чём проявляется это самовосстановление? Когда транспорт случайно сталкивается с полотном ворот, оно может выйти из направляющих. Однако во время повторного открытия или закрытия, полотно ворот благополучно вернётся на место самостоятельно, без помощи человека.

В сутки такие ворота выдерживают почти 2000 циклов (открытий—закрытий) со скоростью 1,2 — 3 м/с, что является очень высокой пропускной способностью с повышенным индексом износостойкости. Они полностью безопасны для человека и транспорта, а если при движении ворот они наталкиваются на какое-то препятствие — их полотно легко складывается без давления на преграду.
